Hur kan ett pneumatiskt transportsystem minska damm, stillestånd och materialförlust?

Abstrakt

Att flytta pulver, pellets och granulat låter enkelt tills du har att göra med dammmoln, tilltäppta rännor, segregation, trasig produkt och operatörer som är barnvaktar för transferställen hela dagen. En väldesignadPneumatiskt transportsystemflyttar bulkmaterial genom slutna rörledningar med kontrollerat luftflöde, vilket hjälper anläggningar att hålla sig renare, säkrare och mer konsekventa samtidigt som manuell hantering minskar.

Den här guiden bryter ner de beslut som faktiskt har betydelse för prestanda och driftskostnad, från vakuum vs tryck till utspädd vs tät fas, filtrering, val av luftsluss och ledningsdragning. Den innehåller också en praktisk checklista, en jämförelsetabell och en FAQ så att du kan gå från "vi behöver något som fungerar" till en tydlig, lågriskspecifikation. Exempel och rekommendationer återspeglar vanliga industriella förhållanden och det tekniska tillvägagångssätt som används avShandong Yinchi Environmental Protection Equipment Co., Ltd.

Innehållsförteckning

• Skissera
• Vilka problem löser pneumatisk transport
• Hur ett pneumatiskt transportsystem fungerar
• Vakuumtransport vs trycktransport
• Utspädd fas vs tät fas
• Nyckelkomponenter som avgör tillförlitlighet
• Designchecklista innan du köper
• Energi- och driftskostnadsspakar
• Dammkontroll och säkerhetsöverväganden
• Driftsättning och underhållsplan
• Verkliga användningsfall
• FAQ
• Slutsats och nästa steg

Skissera

• Identifiera dina största smärtpunkter och hur "framgång" ser ut på golvet
• Förstå grunderna för luftflöde och fasta material så att förslagen är jämförbara
• Välj rätt transportläge för avstånd, layout och upphämtningspunkter
• Välj utspädd eller tät fas baserat på produktens bräcklighet och kapacitet
• Lås in pålitliga komponenter som matchar ditt materialbeteende
• Använd en checklista för att minska risken före tillverkning och installation
• Planera för dammkontroll, säker drift och underhåll från dag ett

Vilka problem löser pneumatisk transport

Om du funderar på aPneumatiskt transportsystem, du gör det förmodligen inte för skojs skull. Du gör det för att din nuvarande överföringsmetod kostar dig tid, produkt och tålamod.

• Damm vid överföringsställensom täcker utrustning, utlöser hushållslarm och skapar obekväma arbetsförhållanden
• Materialförlust och kontamineringfrån öppna transportörer, läckor eller frekvent rengöring
• Överbryggning och igensättningi rännor, magasin och skruvmatare på grund av inkonsekvent flöde
• Inkonsekvent batchningorsakas av segregering, spill eller instabila matningshastigheter
• Högt arbetsberoendedär operatörer måste ingripa för att hålla materialet i rörelse
• Produktskadasåsom pelletsbrott, pulvernötning eller överdriven finbildning
• Layoutbegränsningarnär du behöver dra runt strukturer, över golv eller upp till silos

Sluten rörledningstransport hjälper eftersom det minskar utsatta överföringspunkter och flyttar material med kontrollerat luft och tryck. Det innebär färre ställen för damm att fly, färre ställen att spilla och färre ställen för "mystiska driftstopp" att gömma sig.

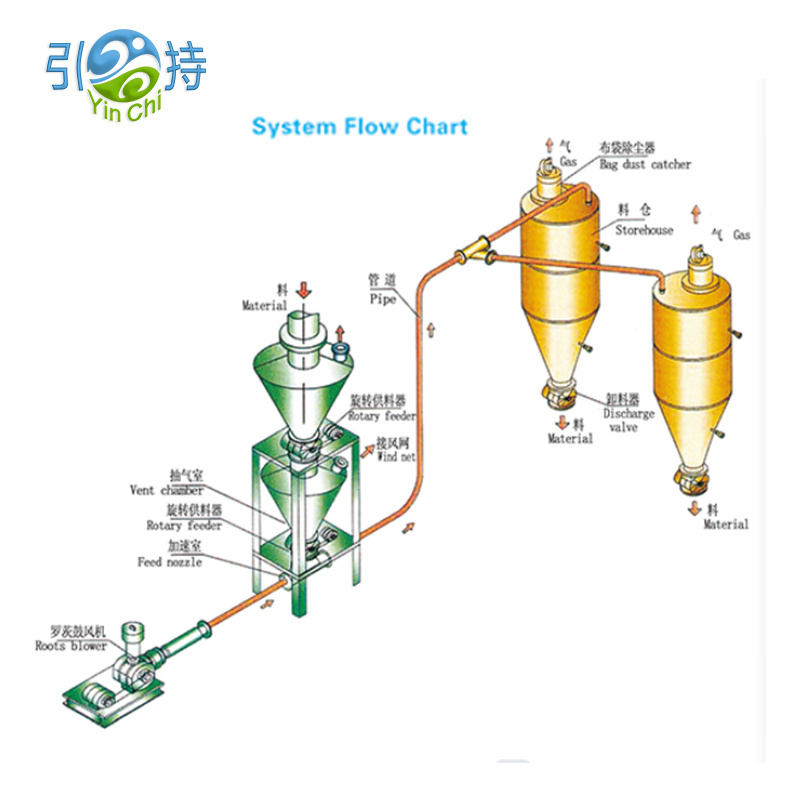

Hur ett pneumatiskt transportsystem fungerar

På hög nivå, aPneumatiskt transportsystemtransporterar fasta ämnen genom ett rör med hjälp av en tryckskillnad och luftflöde. Material kommer in i transportlinjen vid en upptagningspunkt, går till ett mottagande kärl och luften separeras från de fasta ämnena genom filtrering.

Vad som händer inuti röret

• Luftflödet ger drivkraften
• Fasta ämnen dras med eller skjuts fram beroende på transportsätt
• Hastigheten måste vara tillräckligt hög för att förhindra sedimentering men inte så hög att den förstör produkten eller slösar energi
• Böjningar, långa löpturer och höjdförändringar ger motstånd och påverkar stabiliteten

Vad du bör kräva av vilken design som helst

• Stabil transport utan att svälla, plugga eller "rapa" mot mottagaren
• Förutsägbar matningshastighet över skift, säsonger och materialförändringar
• Dammtät drift med filtreringsstorlek för verkliga produktionsförhållanden
• Rimlig underhållstillgång till slitpunkter och filter

Vakuumtransport vs trycktransport

Ett av de första valen är om din transportlinje ska dra material (vakuum) eller trycka material (tryck). Båda kan fungera bra, men de löser olika växtproblem.

En praktisk tumregel är att börja med din layout. Om du behöver hämta från flera ställen och leverera till ett ställe förenklar ofta vakuumlösningar nätverket. Om du behöver leverera material till en avlägsen silo eller flera kärl, kan trycktransport passa bättre.

Utspädd fas vs tät fas

Det är här många projekt lyckas eller misslyckas. SammaPneumatiskt transportsystemkan bete sig vackert med ett material och fruktansvärt med ett annat om fasvalet är fel.

Utspädd fas

• Material transporteras i en luftström med relativt hög hastighet
• Ofta enklare att kontrollera och kan hantera ett brett utbud av pulver och pellets
• Risk: högre hastighet kan öka slitage, buller och produktnötning

Tät fas

• Material rör sig med lägre hastighet på ett mer "slug" eller "plugg" sätt
• Ofta föredraget för ömtåliga produkter, slipande pulver eller för att minimera nedbrytningsfrågor
• Risk: kan kräva noggrannare matning, tryckkontroll och materialspecifik inställning

Om din anläggning har problem som pelletsbrott, för många fina partiklar eller synlig erosion vid kurvor, blir tät fas (eller en strategi med lägre hastighet) en seriös kandidat. Om ditt huvudproblem helt enkelt är pålitlig transport med enkel kontroll, kan utspädd fas vara den snabbaste vägen till stabilitet.

Nyckelkomponenter som avgör tillförlitlighet

Offerter kan se likadana ut på papper, men komponentval avslöjar om leverantören förstår ditt material. Här är de delar som oftast avgör den dagliga prestationen.

• Matningsanordningsåsom roterande luftslussventil, venturi eller tryckkärlmatning, vald för läckagekontroll och stabil mängd fasta partiklar
• Luftkällasåsom fläkt, fläkt eller kompressor, dimensionerad för erforderligt tryck och flöde med marginal för filterbelastning
• Transportlinjeinklusive rördiameter, böjar och slitsektioner, utformade för att begränsa tryckfall och förhindra sättning
• Mottagare och filtreringinklusive filteryta, rengöringsmetod och dammutsläpp, designad för kontinuerlig drift utan kvävning
• Reglage och instrumenteringinklusive trycksensorer, differenstryck över filter och förreglingar som förhindrar skenande igensättningshändelser

För många fabriker är luftslussventilen en tyst bråkmakare. För mycket läckage betyder instabil transport, dålig mottagningsseparation och oväntat damm. För snäva eller dåligt matchade spelrum kan skapa värme, bindning och frekventa stopp. Matcha luftlåset till din partikelstorlek, temperatur, nötningsförmåga och erforderlig tätningsnivå.

Designchecklista innan du köper

Använd denna checklista för att jämföra förslag och minska obehagliga överraskningar efter installationen. Målet är inte perfektion, det är riskkontroll.

• Materialprofilinklusive skrymdensitet, partikelstorleksintervall, fuktkänslighet, klibbighet, nötningsförmåga och temperatur
• Kapacitetsmålinklusive medelpris, topphastighet och hur ofta toppar inträffar
• Avstånd och färdväginklusive total ekvivalent längd, antal kurvor, vertikala lyft och tillgängliga stödpunkter
• Upphämtning och urladdninginklusive hur många källor och destinationer du behöver nu och inom två år
• Renlighet standardinklusive hur mycket damm som är acceptabelt runt mottagaren och hur städningen ser ut idag
• Kraft och verktyginklusive tillgänglig elektrisk kapacitet och om tryckluften är stabil och torr
• Slitagehanteringinklusive böjning, utbytbara slitsektioner och åtkomst för inspektion
• Tillgång till underhållinklusive filterbytesutrymme, luftslussservice och säkra isoleringspunkter
• Driftsättningsplaninklusive testkörningar med ditt riktiga material, inte bara med "typiska" prover

Om ett förslag undviker dessa ämnen eller besvarar dem vagt, är det inte en "trevlig att ha" lucka. Det är där din stilleståndstid kommer ifrån senare.

Energi- och driftskostnadsspakar

Driftskostnaden handlar inte bara om motorstorlek. Det handlar om huruvida systemet kan flytta material med lägsta stabila hastighet och tryck för dina specifika förhållanden.

• Val av rördiameterpåverkar hastigheten och tryckfallet dramatiskt
• Routing disciplinsom färre skarpa kurvor minskar turbulens och slitage
• Luftflödeskontrollhjälper till att undvika att material blåser för mycket bara för att "vara säker"
• Filterstorlekförhindrar högt differenstryck som tvingar luftkällan att arbeta hårdare
• Läckagehanteringvid luftslussar och anslutningar minskar slöseri med luft och instabilt flöde

En vanlig dold kostnad är att köra med för hög lufthastighet eftersom systemet är underinstrumenterat. Med bättre tryck- och filterövervakning kan operatörerna lita på processen, inte deras instinkter, och du kan hålla linjen i ett stabilt, effektivt fönster.

Dammkontroll och säkerhetsöverväganden

Damm är inte bara en renhetsfråga. Fina partiklar kan lätt bli luftburna, migrera in i lager och elskåp och skapa obekväma arbetsmiljöer. Sluten transport minskar antalet öppna överföringspunkter, men dammkontroll är fortfarande beroende av smart mottagning och filtrering.

Praktiska åtgärder som gör en synlig skillnad

• Använd en mottagare med tillräcklig filteryta så att filtreringen förblir stabil under långa körningar
• Välj en filterrengöringsmetod som matchar din arbetscykel och dammbeteende
• Planera dammutsläppet så att finkorn inte kommer in i arbetsytan igen under tömningen
• Täta anslutningar och underhåll packningar för att hålla systemet verkligen inneslutet
• Håll inspektionsportarna tillgängliga så att "små problem" inte blir plötsliga pluggar

Om ditt material är brännbart eller extremt fint, diskutera anläggningsspecifika säkerhetskrav tidigt i projektet. Bra ingenjörskonst är proaktiv: den utgår från verklig variabilitet och bygger in skyddande lager snarare än att förlita sig på perfekt operatörsbeteende.

Driftsättning och underhållsplan

A Pneumatiskt transportsystemborde inte kräva hjältemod. Det enklaste sättet att uppnå det är att se idrifttagning som en del av designen, inte en eftertanke.

• Baslinjetestmed ditt faktiska material vid förväntad temperatur och fuktområde
• Hastighetsverifieringför att bekräfta att du är över gränsvärdena utan att överaccelerera
• Filterladdningsobservationför att bekräfta att rengöringscykeln håller differenstrycket stabilt
• Plan för slitageinspektionför böjar och högpåverkanszoner vid definierade körtidsintervall
• Reservdelsstrategimed fokus på luftslusstätningar, filterelement och slitsektioner

De flesta "mystiska problem" dyker upp som mönster i tryck, filterdifferenstryck och motorbelastning. Instrumenteringen behöver inte vara snygg, den måste placeras intelligent och faktiskt användas.

Verkliga användningsfall

Här är vanliga scenarier där anläggningar väljer pneumatisk transport och vad de vanligtvis optimerar för.

• Pulveröverföring till blandareprioriterar dammtät upptagning och konsekvent matning för att skydda batchkvaliteten
• Pelletstransport till silosprioriterar skonsam hantering och slitstarka böjar för att minska finkornen
• Påsdumpningsstationerprioritera lokal dammsugning och ren mottagning för att skydda operatörerna
• Flera pickuper i en processlinjeprioriterar stabil kopplingslogik och balanserat sug

Den röda tråden är kontroll av variabilitet. Materialförändringar. Luftfuktigheten ändras. Operatörer byter. Systemet måste fortfarande leverera ett stabilt flöde utan att kräva ständiga manuella ingrepp.

FAQ

Q1. Vilken information ska jag förbereda innan jag begär ett förslag

Ange ditt materialnamn, bulkdensitetsområde, partikelstorleksintervall, fuktkänslighet, temperatur, önskad kapacitet, avstånd, antal böjar och upptagnings- och urladdningspunkter. Om du har bilder av aktuella överföringspunkter och den omgivande dammsituationen, hjälper det ingenjörer att designa för verkligheten snarare än antaganden.

Q2. Kommer ett pneumatiskt system att skada ömtåliga pellets eller granulat

Det kan om hastigheten är för hög eller böjar är dåligt valda. Det är därför fasval, routing och böjdesign spelar roll. När produktens integritet är kritisk kan strategier med lägre hastighet och slitagehanterad routing avsevärt minska förslitningen.

Q3. Varför pluggar vissa system även när motorn är kraftfull

Tilltäppning orsakas ofta av instabil matning, för många skarpa böjar, felaktigt förhållande mellan luft och fast material, fuktdriven vidhäftning eller filterbegränsning som ändrar luftflödet under drift. Mer kraft skapar inte automatiskt stabil transport.

Q4. Hur minskar jag damm runt mottagaren

Fokusera på mottagarens filtreringsområde, korrekt filterrengöring, förseglade anslutningar och en kontrollerad tömningsmetod för uppfångade fina partiklar. Dammproblem kommer vanligtvis från underdimensionerad filtrering eller dålig tätning snarare än från "pneumatisk transport" i sig.

F5. Kan ett system hantera flera material

Ibland, men det beror på hur olika dessa material är i densitet, partikelstorlek och flödesbeteende. Om du måste hantera flera material, be om en design som definierar stabila operationsfönster och inkluderar praktiska bytes- och rengöringssteg.

Slutsats och nästa steg

A Pneumatiskt transportsystemär inte ett köp i en storlek, det är ett processbeslut. När fasen, luftkällan, matningsmetoden, färdvägen och filtreringen matchas till ditt material och layout får du renare golv, färre avbrott och mer förutsägbar produktion. När de inte är det får du damm, pluggar och ett system som alla undviker.

Om du vill ha en design som passar dina växtförhållanden och materialbeteende,Shandong Yinchi Environmental Protection Equipment Co., Ltd.kan hjälpa dig att definiera en tydlig specifikation, jämföra transportlägen och bygga en praktisk plan för installation och drift. Redo att minska damm och stabilisera överföringspunkter? kontakta ossför att diskutera din ansökan och få en skräddarsydd lösning.
